Perfekcja dla hal logistycznych: system wentylacji i klimatyzacji oszczędzający miejsce
Przy projektowaniu systemów wentylacji i klimatyzacji dla hal logistycznych stosuje się podstawowe zasady termodynamiki, które określają koszty projektowe i eksploatacji. Dobrze zaprojektowany system pozwala zaoszczędzić znaczne koszty.
- Blog
- Klient końcowy - Inwestor
Przy projektowaniu systemów wentylacji i klimatyzacji dla hal logistycznych zawsze stosuje się podstawowe zasady termodynamiki – niezależnie od specyficznych wymagań temperaturowych hal.
Zasady te określają projekt systemu wentylacyjnego i generują koszty eksploatacji. Dobrze zaprojektowany system pozwala zaoszczędzić wiele kosztów.
Na przykład szczególnie ważne jest uwzględnienie warstwowości powietrza według wysokości w salach. Pionowy gradient temperatury musi być kontrolowany i utrzymywać minimalne straty ciepła. Najczęściej te straty występują na wysokim poziomie, gdzie utrzymuje się bardzo wysoką temperaturę przy użyciu konwencjonalnych systemów wentylacyjnych. Jednym ze sposobów ograniczenia strat jest koncentracja temperatury w miejscu pracy bez pozwalania, by ciepłe powietrze unosiło się wysoko nad dachem, w znacznie wyższej temperaturze niż miejsce pracy. Jest to możliwe tylko przy odpowiedniej pionowej stratyfikacji powietrza.
Zalety dystrybucji powietrza: Air-Injector
Specyficzne właściwości przepływu skrętnych rozdzielaczy powietrza - w tym opatentowany Air-Injector firmy Hoval - zapewniają, że powietrze wewnątrz hal logistycznych jest rozprowadzane dokładnie tak, jak jest to wymagane.

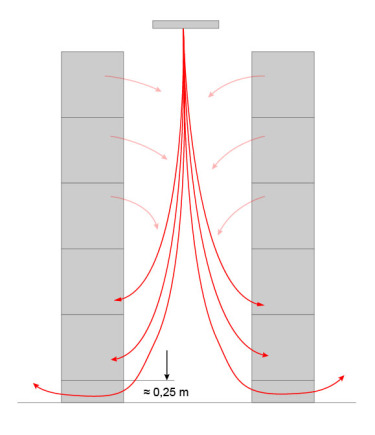

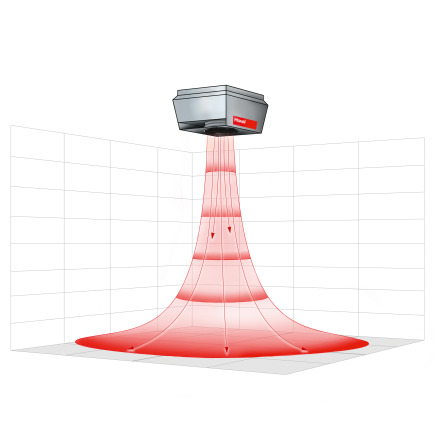

W trybie ogrzewania wtryskiwacz powietrza dostarcza ciepłe powietrze skierowane bezpośrednio w dół. Wykres pokazuje, jak powietrze porusza się pionowo w dół, przechodząc z większą prędkością obok wyższych regałów, a wolniej w niższych. W rezultacie powietrze z górnych regałów jest zasysane do przepływu i razem przechodzą w dół. W ten sposób uzyskuje się efektywną cyrkulację między regałami i między ich rzędami.
Aby przepływ płynnie płynął do kolejnych półek, między podłogą a regałami należy pozostawić przestrzeń o długości 0,2 do 0,3 metra (m). Ulepszony rozkład powietrza umożliwia optymalizację przepływu na maksymalnie trzech ścieżkach.
Przepływ powietrza przez korytarze:
powietrze nawiewane pionowo z góry pozwala uzyskać niskie gradienty temperatury na całej wysokości. W hali o wysokości od ośmiu do dwudziestu metrów wartości te wynoszą zazwyczaj od 0,15 do 0,25 Kelvina.
Przestrzeganie minimalnych dopuszczalnych temperatur (szczególnie w okresie zimowym)
Czasami towary przechowywane mają minimalne wymagania temperaturowe, takie jak towary z branży spożywczej, takie jak czekolada i inne, ale nawet jeśli takie wymagania nie istnieją i produkty są przechowywane w magazynie, co pozwala na niższe temperatury przechowywania, warto ustalić minimalną temperaturę, aby zapewnić system ochronę przed przymrozkiem. Jest to ważne nie tylko dla przechowywanych produktów, ale także dla osób pracujących w magazynie, a także dla systemów grzewczych i innych budynków zainstalowanych w magazynie. Zazwyczaj minimalna temperatura, którą utrzymują w magazynach, bez specjalnych wymagań, wynosi około 8°C do 16°C. Można to zapewnić za pomocą urządzeń dachowych RoofVent i TopVent, które monitorują temperaturę w hali za pomocą zainstalowanych czujników temperatury i automatycznie utrzymują minimalną moc, aby zapewnić pożądany zakres temperatur. Ważnym czynnikiem jest także wysokość sali, ponieważ temperatura wyższych półek jest wyższa. Zazwyczaj przez systemy Hoval oraz opatentowany dystrybutor powietrza Air-Injector, w które wyposażone są wszystkie urządzenia dachowe, różnica ta wynosi tylko 1°C na każde 10 metrów. Jeśli na przykład temperatura w miejscu pracy jest ustalona na poziomie 8°C, to na 10. metrze w hali będzie 10°C, a 20. 11°C. Należy to uwzględnić, aby temperatura na wysokich półkach nie przekroczyła poziomu, a jednocześnie temperatura na niższych półkach i w przestrzeni z ludźmi nie była zbyt niska.
Przestrzeganie maksymalnych dopuszczalnych temperatur (szczególnie w okresie letnim)
Podczas przechowywania żywności lub leków zwykle wymagane jest, aby temperatura w magazynie była poniżej 25 °C. Szczególnie ważne jest, aby stratyfikacja temperatury według wysokości była prawidłowo rozłożona. Ciepłe powietrze zawsze będzie się unosić, co powoduje zagrożenie dla górnych półek, podczas gdy dolne są utrzymywane w odpowiedniej temperaturze. Właśnie tutaj ponownie pojawia się zaleta urządzeń dachowych RoofVent i TopVent, które płynnie rozkładają temperaturę i można je ustawić na 23-24°C na dolnych półkach oraz 24-25°C na górnych, w zależności od ich wysokości.
Aby to osiągnąć, urządzenia dachowe, wyposażone w Air-Injector, rozprowadzają powietrze wysoko w górę, rozpraszając je jak w samolocie, ponieważ jest zimniej niż temperatura pokojowa, płynnie opada, równomiernie okrążając wszystkie regale, półki i rzędy. Urządzenia cyrkulują powietrze, zasysając powietrze z pomieszczenia, co powoduje, że przepływ ciepłego powietrza unosi się, zasysa z urządzeń, ochładza i opada z powrotem (niektóre są w pełni recyrkulowane, inne w trybie mieszanym, jeszcze inne całkowicie na świeżym powietrzu)
Zgodność z minimalnymi i maksymalnymi temperaturami
Jeśli ma być przestrzegana dolna i górna granica temperatury, pionowy gradient temperatury jest kluczowy. Jeśli na przykład mówimy, że towary muszą być przechowywane w temperaturze między 18 a 21°C (3°C) – wysokość hali musi zostać dostosowana tak, aby różnica wysokości między ostatnim metrem nie przekraczała 3°C. Jeśli założymy, że sala ma 20 metrów wysokości, to warstwowość wysokości nie powinna przekraczać 0,15 °C/m.
Jest to niezwykle proste w przypadku urządzeń dachowych RoofVent oraz TopVent , ponieważ już przy projektowaniu systemu wentylacji i klimatyzacji uwzględniane są reżimy wysokości i temperatury. Wybierana jest właściwa liczba urządzeń, rozmieszczonych w równych odległościach pod dachem. Tryb pracy jest dostosowany do konkretnych parametrów – wysokości hali, temperatury w miejscu pracy, monitorowanych zarówno temperatur poniżej, jak i powyżej, aby zapewnić najlepszy tryb i cyrkulację powietrza.
Scentralizowane i zdecentralizowane dostawy mediów
Jednym z najważniejszych czynników w halach magazynowych i logistycznych jest przestrzeń. Zapewnienie większej przestrzeni magazynowej dla towarów jest kluczowe dla firm. Dlatego zdecentralizowane systemy Hoval są najlepszym możliwym wyborem. Są montowane wysoko na dachu, w zależności od modelu mogą być na dachu (z nadwoziem na górze i poniżej) lub tuż pod osłoną. Oszczędza to cenną przestrzeń i nie przeszkadza dźwigom, wyciągom i innym systemom podnoszenia w hali. Zapewniają także strefowanie hali oraz utrzymanie różnych parametrów w różnych obszarach magazynowych, nawet jeśli jest to typowo duża objętość. Jest to możliwe, ponieważ każde urządzenie jest autonomiczne i utrzymuje ustalone parametry w swojej strefie. Jednym urządzeniem mogę pokryć powierzchnię od 200 do 1000 m². Ich elastyczność pozwala także na przeprogramowanie lub po prostu przeniesienie lub zastąpienie nowymi podczas przyszłych przebudów sali, tylko wtedy, gdy będzie to konieczne. To niezwykle ważny czynnik, ponieważ scentralizowane systemy nie mogą być modernizowane ani zmieniane.
Jednostki RoofVent wyposażone są w wysokowydajny wymiennik ciepła i wykorzystują wysoki poziom regeneracji, aby zapewnić najlepsze warunki przechowywania przy najniższych kosztach. Zawsze działają w trybie 100% świeżego powietrza, a w niektórych warunkach letnich, na przykład wieczorem i nocą, mogą również zapewniać swobodne chłodzenie z wolnym chłodzeniem. Dekarze TopVent mogą być wyłącznie recyrkulowane lub obsługiwane w trybie mieszanym z recyrkulacją i świeżym powietrzem. Dzięki temu są elastyczne opcje do przydzielania energii na ogrzewanie i chłodzenie w sali. Doskonale uzupełniają system kilku urządzeń RoofVent. Urządzenia wyposażone są w opatentowany dystrybutor powietrza Air-Injector, który pomaga lepiej rozprowadzać powietrze w całej objętości według powierzchni i wysokości, oszczędza niepotrzebnie długie i duże kanały wentylacyjne pod dachem oraz zapewnia najlepszą warstwę temperatur według wysokości – tylko 1°C na każde 10 metrów wysokości.
Systemy mogą być odparowywane wodą lub bezpośrednią. Urządzenia z wymiennikami ciepła wody można łatwo podłączyć do systemu dwururkowego lub czterorurowego z kotłem, pompą ciepła, chłodnicą chłodzącą. Systemy bezpośredniego parowania są wyjątkowe, ponieważ są nie tylko zdecentralizowane, ale także całkowicie autonomiczne. Oszczędzają nie tylko kanały wentylacyjne pod dachem, ale także instalacje rurowe.
W praktyce zdecentralizowane systemy Hoval zdobyły zaufanie światowej sławy firm logistycznych i produkcyjnych. Od ponad 40 lat Hoval jest symbolem zaawansowanego, wydajnego i wysokiej jakości rozwiązania dla wszystkich dużych, jednopłaszczyznowy budynków.
