Systemy hybrydowe z pompą ciepła i kotłem kondensacyjnym
System hybrydowy Hoval to kompleksowe, wydajne i zrównoważone rozwiązanie do projektów ogrzewania, chłodzenia i przygotowania ciepłej wody użytkowej w budynkach wielorodzinnych, przemyśle i sektorze usługowym, które wymagają dużej mocy, a jednocześnie uwzględniają znaczny udział energii odnawialnej.
Zapoznaj się z 4 typami produktów, które można połączyć w ramach jednej instalacji, optymalizując w ten sposób ich zużycie energii i wydajność.

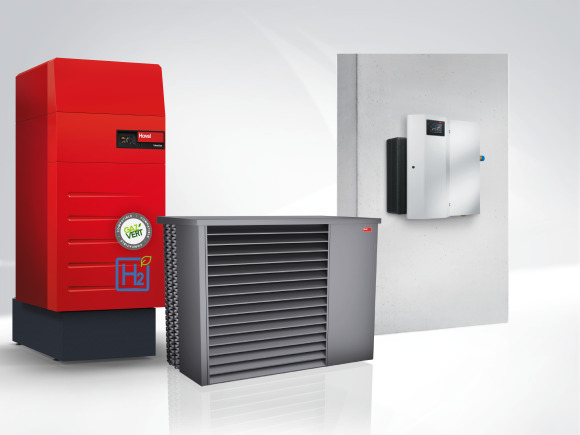

System hybrydowy Hoval z pompą ciepła i kotłem gazowym: do projektów ogrzewania zbiorczego i obiektów usługowych
Oto 4 rodzaje produktów, które można połączyć, aby stworzyć kompleksowe, wydajne i trwałe rozwiązanie dla projektów ogrzewania, chłodzenia i produkcji ciepłej wody użytkowej:
- monoblokowa pompa ciepła powietrze/woda Belaria pro,
- kondensacyjny kocioł gazowy UltraGas 2,
- półprzemienny podgrzewacz ciepłej wody użytkowej TransTherm aqua L,

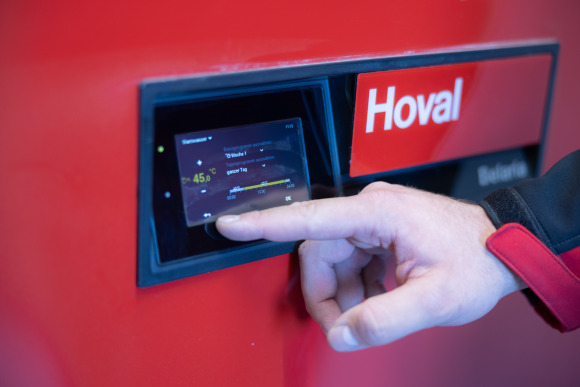

- wbudowany regulator TopTronic E.
Kompleksowe rozwiązania dostosowane do indywidualnych projektów
Wzajemna kompatybilność urządzeń ma kluczowe znaczenie dla oszczędzania energii i zmniejszenia śladu węglowego systemów ogrzewania, chłodzenia i przygotowania ciepłej wody użytkowej. Rozwiązania hybrydowe, łączące gazowy kocioł kondensacyjny z pompą ciepła typu powietrze/woda, stanowią obiecującą perspektywę dla instalacji zbiorczych i obiektów usługowych.
W firmie Hoval projektujemy produkty, które działają w idealnej synergii, posługując się wspólnym językiem. Ich wydajność jest jeszcze większa, gdy są zintegrowane w jednym systemie. System hybrydowy Hoval zapewnia w ten sposób znaczne oszczędności energii.
Ekologiczny
Mniejszy wpływ na środowisko dzięki zastosowaniu czynnika chłodniczego R290 oraz gazów pochodzących ze źródeł odnawialnych.
Efektywny
Najnowocześniejsza technologia kondensacyjna zapewniająca 10-25% oszczędności gazu w połączeniu z doskonałą wydajnością pompy ciepła.
Modułowy
System dostosowany do potrzeb projektów zbiorczych i usługowych, zapewniający przygotowanie ciepłej wody użytkowej o łącznej mocy do 4 MW, w tym 1,4 MW z energii odnawialnej.
Ogrzewanie zbiorcze z pompą ciepła i kotłem gazowym: jak to działa?
Rozwiązanie hybrydowe polega na optymalnym połączeniu wysokowydajnej technologii pompy ciepła z zaletami gazu:
- Działanie odwracalnej pompy ciepła typu powietrze-woda, która może pokryć 80% rocznego zapotrzebowania budynku przy zaledwie 30% udziału w całkowitej mocy instalacji.
- Łącząc pompę ciepła typu powietrze-woda z gazowym kotłem kondensacyjnym UltraGas 2, zyskujesz niezawodną instalację o kontrolowanych kosztach na wiele lat.
Współpraca między kotłem UltraGas 2 a rewersyjną pompą ciepła typu powietrze-woda w wersji monoblokowej Belaria pro jest definiowana w oparciu o punkt biwalencji. Punkt ten, zasadniczo przy temperaturze zewnętrznej 5°C, jest ustalany w zależności od potrzeb instalacji i stanowi minimalną temperaturę, od której uruchamia się kocioł gazowy UltraGas 2, jeśli kaskada monoblokowych pomp ciepła powietrze-woda Belaria pro nie jest już w stanie zapewnić niezbędnej mocy. Przełączenie to będzie koordynowane automatycznie przez wbudowany system regulacji TopTronic E.
Zbiornik buforowy w instalacji zapobiega krótkim cyklom pracy i umożliwia odszranianie pomp ciepła typu powietrze-woda. Jeśli zbiornik buforowy znajduje się w strefie o wysokim ryzyku zamarzania, obieg hydrauliczny łączący zbiornik z pompami ciepła musi być skutecznie zabezpieczony przed zamarzaniem. Obieg ten można oddzielić od sieci za pomocą wymiennika płytowego.
Element nr 1: rewersyjna pompa ciepła powietrze/woda Belaria pro
Pompa ciepła to rozwiązanie grzewcze, które zyskuje coraz większą popularność, również w budynkach wielorodzinnych, ze względu na swoje ekologiczne i ekonomiczne działanie. Można ją łączyć z innymi urządzeniami (do 8 pomp ciepła zainstalowanych kaskadowo), co pozwala stworzyć prawdziwy, bezemisyjny system hybrydowy zapewniający ogrzewanie, chłodzenie i produkcję ciepłej wody użytkowej w budynkach wielorodzinnych i usługowych. Wyposażona w technologię Inverter,pompa ciepła powietrze/woda Hoval Belaria pro może modulować swoją moc w zakresie od 30 do 100%.
Dzięki monoblokowej, odwracalnej pompie ciepła powietrze-woda Belaria pro 24 kW, możliwe jest projektowanie wydajnych systemów ogrzewania i chłodzenia wykorzystujących w znacznym stopniu energię odnawialną. W trybie bivalentnym równoległym, gdy pompa ciepła dostarcza 30% całkowitej mocy wymaganej do ogrzewania budynku, zaspokaja 80% rocznego zapotrzebowania. W trybie pracy dwuskładnikowej z naprzemiennym wykorzystaniem źródeł energii, gdy pompa ciepła dostarcza 40% całkowitej mocy wymaganej do ogrzewania budynku, pokrywa ona 70% rocznego zapotrzebowania. Można ją połączyć z dodatkowym generatorem ciepła, takim jak kondensacyjny kocioł gazowy, który zapewni energię na pokrycie szczytowego zapotrzebowania.
Jak działa pompa ciepła powietrze/woda Belaria pro?
- Parownik: czynnik chłodniczy R290 przepływa przez parownik, gdzie zamienia się w parę po pobraniu energii z otoczenia zewnętrznego.
- Sprężarka: czynnik chłodniczy jest sprężany, co powoduje wzrost jego temperatury.
- Skraplacz: czynnik chłodniczy oddaje zgromadzoną energię, która jest następnie rozprowadzana w sieci grzewczej.
- Zawór rozprężny: jest to element, który umożliwia ponowne przejście czynnika chłodniczego ze stanu pary do stanu ciekłego, aby cykl mógł rozpocząć się od nowa w parowniku.
Monoblokowa pompa ciepła typu powietrze/woda z funkcją rewersyjną Hoval Belaria pro 24 kW.
Element nr 2: gazowy kocioł kondensacyjny UltraGas 2
Łącząc innowacje ze sprawdzonymi rozwiązaniami, kocioł gazowy kondensacyjny UltraGas 2 pozwala zmniejszyć zużycie gazu i zapewnia najwyższą sprawność. Połącz oszczędność energii, transformację energetyczną i wysoką moc.
Kotłowa gazowa UltraGas 2 jest teraz kompatybilna z gazami pochodzącymi ze źródeł odnawialnych, które charakteryzują się zmniejszonym śladem węglowym:
- Mieszanka gazu ziemnego i wodoru (H2) do 20%
- Propan zgodnie z normą DIN 51662
- Biometan zgodnie z normą EN 16723 (zawartość do 100%)
Czystsze i wydajniejsze niż kiedykolwiek, co pozwala włączyć Państwa projekty ogrzewania zbiorowego w działania mające na celu zmniejszenie ich śladu węglowego, przy jednoczesnym zachowaniu ich wydajności energetycznej i opłacalności.
UltraGas2: cechy charakterystyczne dla wzorcowego rozwiązania w projektach renowacji zbiorczych i przemysłowych kotłowni
- Konstrukcja pionowa
- Duża pojemność wodna
- Brak ograniczeń dotyczących ΔT
- Oddzielne powroty niskotemperaturowe i wysokotemperaturowe
Kocioł kondensacyjny UltraGas 2 jest dostępny w wersji z oddzielnymi elementami, co ułatwia montaż w kotłowni, oraz w wersji podwójnej, której elementy komunikują się ze sobą za pośrednictwem systemu sterowania TopTronic E.

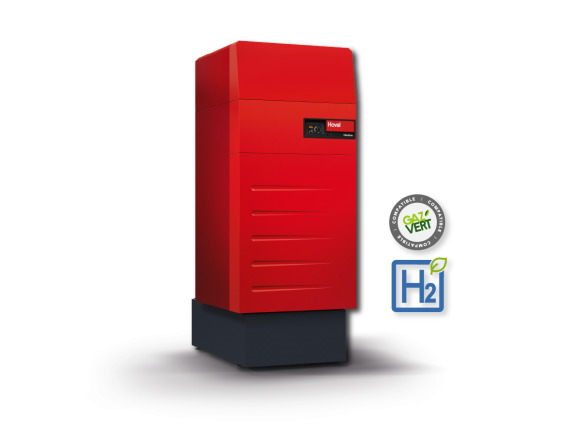

Stojący gazowy kocioł kondensacyjny UltraGas2, przystosowany do zasilania gazem ekologicznym, wodorem, propanem i biometanem
Przepływowy, półprzemysłowy, wiszący podgrzewacz wody użytkowej Hoval TransTherm aqua L
Element nr 3: przepływowy podgrzewacz wody TransTherm aqua L

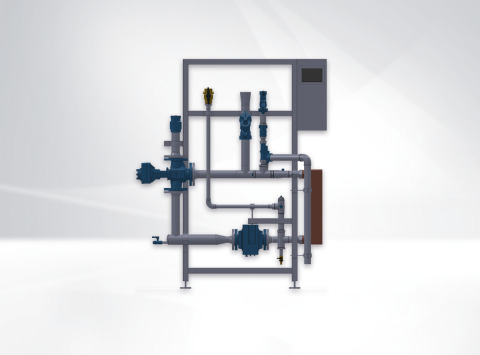

Nastawiany na ścianie podgrzewacz ciepłej wody użytkowej typu semi-instant TransTherm aqua L stanowi trzeci element systemu hybrydowego Hoval. Można go również zastąpić nastawianym na ścianie podgrzewaczem ciepłej wody użytkowej typu instant TransTherm aqua F.
Dostępna jest pełna gama produktów o mocy od 50 do 275 kW, z wydajnością CWC do 7214 l/h przy 3286 l/10 min w temperaturze 60°C, przy niskiej temperaturze powrotu (30°C) , co zapewnia optymalną sprawność do 8% w połączeniu z kotłem.
Podążaj za trendem, przejdź na hybrydę
Systemy hybrydowe firmy Hoval stanowią rozwiązanie spełniające wymogi prawne związane z transformacją energetyczną. Elastyczność, możliwość rozbudowy i kompatybilność, przy zachowaniu odpowiedniej mocy o każdej porze roku. Połączenie kotła kondensacyjnego z pompą ciepła pozwala zrealizować projekty o mocy do 4 MW, przy jednoczesnym wykorzystaniu znacznego udziału energii odnawialnej. Regulacja systemu TopTronic E zapewnia optymalną i zharmonizowaną pracę wszystkich elementów systemu. Dzięki temu wydajność całego systemu jest wyższa niż poszczególnych urządzeń i pozwala osiągnąć jeszcze większe oszczędności energii.
Kompletne rozwiązania dostosowane do Twoich potrzeb
Interoperacyjność i możliwość uszlachetniania są niezbędne do osiągnięcia oszczędności energii i zmniejszenia śladu węglowego systemów ogrzewania, chłodzenia i ciepłej wody użytkowej. Rozwiązania hybrydowe, które łączą gazowy kocioł kondensacyjny i pompę ciepła powietrze/woda, stanowią obiecującą perspektywę dla średnich i dużych instalacji.
W Hoval projektujemy produkty, które działają w idealnej synergii, dzieląc wspólny język. Ich wydajność jest jeszcze lepsza, gdy są zintegrowane w tym samym systemie sterowania. System hybrydowy Hoval oferuje realne oszczędności energii dzięki inteligentnemu zintegrowanemu systemowi sterowania TopTronicE.
