System hybrydowy z kotłem gazowym i pompą ciepła
Wydajny | Zrównoważony rozwój | Niezawodny
Dekarbonizacja rozpoczęła się od celu Unii Europejskiej, jakim jest zerowa emisja dwutlenku węgla CO2 do 2050 roku. Napędzana zieloną transformacją i zapotrzebowaniem na oszczędność energii, pompa ciepła jest obecnie sercem wszystkich nowych projektów, a także renowacji. Jednak w projektach większych instalacji grzewczych sama pompa ciepła, nawet bardzo wydajny model, nie zawsze jest najodpowiedniejszym rozwiązaniem.
System hybrydowy firmy Hoval jest kompletnym, wydajnym i zrównoważonym rozwiązaniem dla projektów ogrzewania, chłodzenia i produkcji ciepłej wody użytkowej w budynkach komercyjnych, zakładach produkcyjnych, halach logistycznych, salach gimnastycznych, biurach i innych średnich i dużych budynkach, które wymagają dużej mocy przy jednoczesnej integracji znacznej części energii odnawialnej.
Kompletne rozwiązania dostosowane do Twoich potrzeb
Interoperacyjność i możliwość uszlachetniania są niezbędne do osiągnięcia oszczędności energii i zmniejszenia śladu węglowego systemów ogrzewania, chłodzenia i ciepłej wody użytkowej. Rozwiązania hybrydowe, które łączą gazowy kocioł kondensacyjny i pompę ciepła powietrze/woda, stanowią obiecującą perspektywę dla średnich i dużych instalacji.

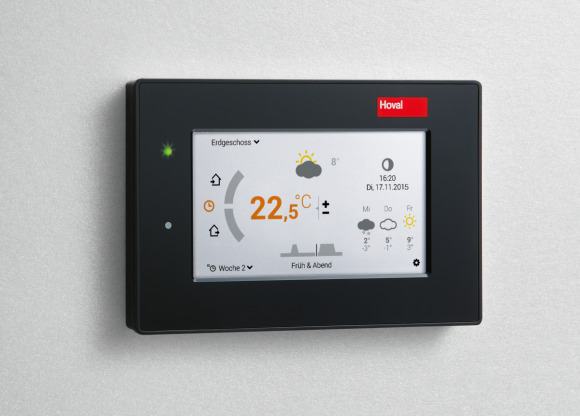

W Hoval projektujemy produkty, które działają w idealnej synergii, dzieląc wspólny język. Ich wydajność jest jeszcze lepsza, gdy są zintegrowane w tym samym systemie sterowania. System hybrydowy Hoval oferuje realne oszczędności energii dzięki inteligentnemu zintegrowanemu systemowi sterowania TopTronicE.
Belaria fit (53-86) może wytwarzać maksymalną temperaturę zasilania 54/55 °C, ale w zdecydowanej większości przypadków systemy hybrydowe są zaprojektowane tak, aby zapewnić wyższe temperatury, co wymaga kotła gazowego. Ponadto pompa ciepła nie jest przeznaczona do sterowania komponentami po stronie systemu wtórnego. Obecność kotła gazowego UltraGas w układzie hybrydowym i jego wbudowany sterownik TopTronicE pozwala na sterowanie obiegami grzewczymi bez i z mieszaniem, pompami obiegowymi,, podgrzewaczami wody itp. Pompa ciepła posiada autonomiczne sterowanie w zakresie monitorowania, temperatur oraz kaskady w trybie grzania i chłodzenia. Ustawienie parametrów pompy ciepła za pomocą tego terminala jest niezwykle szybkie i łatwe. Dzięki połączeniu z TopTronicE dostępne są polecenia włączania/wyłączania oraz tryb ogrzewania/chłodzenia.

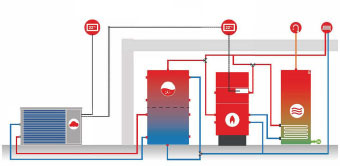

Schemat ideowy systemu hybrydowego Hoval

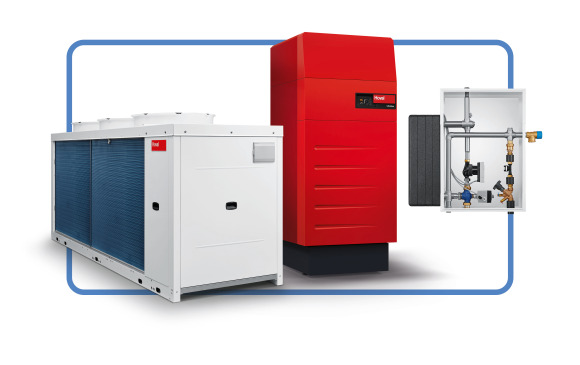

Czym jest system hybrydowy firmy Hoval?
Hybrydowy system grzewczy składa się z dwóch wydajnych źródeł energii, które współpracują ze sobą w celu osiągnięcia najlepszych wyników w zakresie wydajności, ekonomii i zrównoważonego rozwoju.
Z pompami ciepła powietrze-woda Belaria fit można planować wydajne systemy z dużym udziałem energii odnawialnej. Jako system monowalentny możliwa jest moc do 1,4 MW. Biwalentne systemy hybrydowe mogą dostarczać nawet do 4 MW – w zależności od wymaganego współczynnika energii odnawialnej. Ich współczynnik sprawności zależy w dużej mierze od warunków zewnętrznych i temperatury powietrza.
Z drugiej strony sprawdzone przez lata i być może najbardziej wydajne na rynku gazowe kotły kondensacyjne UltraGaz 2 Działają wydajnie i ekonomicznie niezależnie od warunków zewnętrznych, zapewniając tym samym ekonomiczne ogrzewanie nawet w najchłodniejsze dni, kiedy pompy ciepła nie są w stanie tego zapewnić.

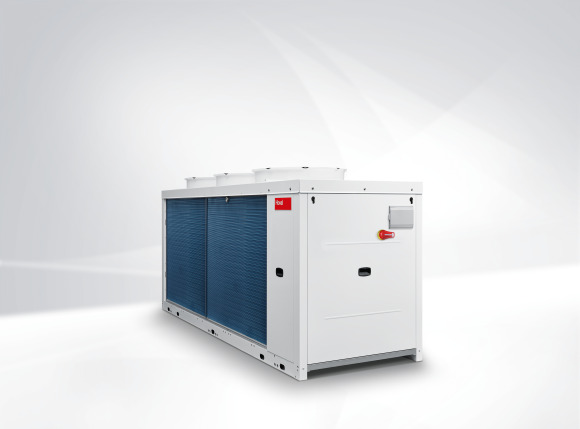

Belaria fit 53-85 monoblokowa pompa ciepła odpowiednia do średnich i dużych budynków, dostępna w wersjach o mocy 53 kW lub 85 kW
Komponent 1: Hoval Belaria fit - pompa ciepła powietrze-woda
Pompa ciepła to rozwiązanie grzewcze, które staje się coraz bardziej atrakcyjne, również w grupach zbiorczych, ze względu na ekologiczną i ekonomiczną pracę. Można ją łączyć z innymi urządzeniami (do 16 pomp ciepła zainstalowanych kaskadowo) i pozwala na zbudowanie prawdziwego systemu hybrydowego, aby zapewnić ogrzewanie, chłodzenie i produkcję ciepłej wody użytkowej w wielu różnych ustawieniach. Wyposażona w technologię Inverter pompa ciepła powietrze-woda Belaria fit może modulować swoją moc w zakresie od 40 do 100%.
Dzięki pompie ciepła powietrze-woda Belaria fit, dostępnej w wersjach o mocy 53 lub 85 kW, możliwe jest planowanie systemów grzewczych i wysokowydajnych systemów chłodzenia z wysokim udziałem energii odnawialnej. Gdy pompa ciepła dostarcza 50% całkowitej mocy wymaganej do ogrzania budynku, zapewnia 80% rocznego zapotrzebowania. Można ją połączyć z dodatkowym generatorem ciepła, takim jak kocioł gazowy kondensacyjny, który zapewni energię na pokrycie szczytowego zapotrzebowania.

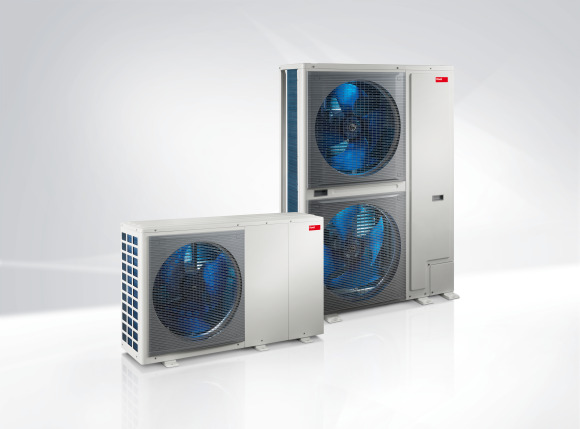

Belaria fit 8-26, odpowiednia do ogrzewania i chłodzenia domów jednorodzinnych, dostępna w mocach od 8 do 26 kW
Jak działa pompa ciepła powietrze-woda Hoval Belaria fit
- Parownik: czynnik chłodniczy R32 przechodzi przez parownik, gdzie po pobraniu energii ze środowiska zewnętrznego zamieni się w parę.
- Sprężarka: czynnik chłodniczy jest pod ciśnieniem, co zwiększa jego temperaturę.
- Skraplacz: czynnik chłodniczy będzie odprowadzał zmagazynowaną energię, która ma być redystrybuowana do sieci ciepłowniczej.
- Regulator: jest to element, który pozwoli czynnikowi chłodniczemu przejść ze stanu parowego do stanu ciekłego, aby ponownie rozpocząć cykl z parownika

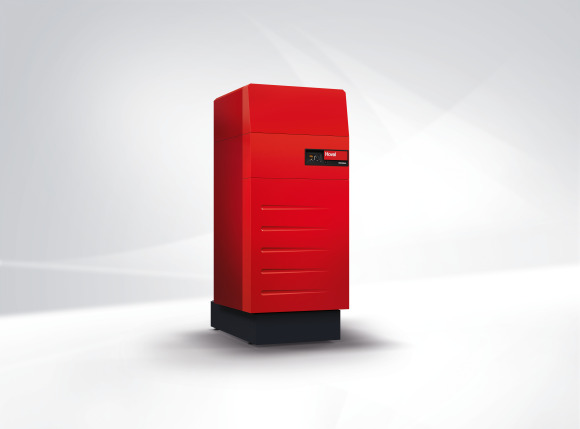

Komponent 2: Hoval UltraGas 2 - gazowy kocioł kondensacyjny
Sprawdzony kocioł gazowy UltraGas zapewnia niskie zużycie gazu i gwarantuje najlepszą wydajność. Nowa generacja kotłów UltraGas 2 jest teraz kompatybilna ze wszystkimi rodzajami gazów odnawialnych, które mają zmniejszony ślad węglowy. Czystszy i bardziej wydajny niż kiedykolwiek wcześniej, kocioł gazowy pozwala Twoim projektom być częścią procesu mającego na celu zmniejszenie śladu węglowego przy jednoczesnym zachowaniu ich efektywności energetycznej i opłacalności.
UltraGas nadaje się do ogrzewania zarówno domów jednorodzinnych, jak i obiektów komercyjnych, przemysłowych i innych dużych obiektów. Produkowany jest w szerokim zakresie mocy, począwszy od 15 kW do 3100 kW, a nawet do 12 MW w kaskadzie aż 8 kotłów.
- Mieszanka wodoru i gazu ziemnego do 20%
- Propan wg DIN 51662 zawartość do 100%)
- Biometan wg EN 16723 zawartość do 100%)

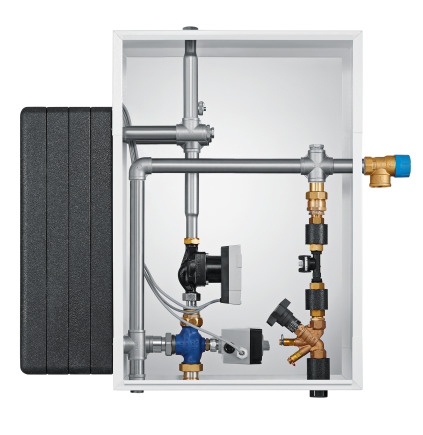

Komponent 3: Systemy ciągłego zaopatrzenia w ciepłą wodę użytkową Hoval TransTherm aqua
Stacje CWU są zazwyczaj podłączone do bufora: seria EnerVal może zaspokoić tę potrzebę. System hybrydowy Hoval zapewnia zatem ogrzewanie, ale także przygotowanie ciepłej wody użytkowe
Moc ciepłej wody użytkowej: 50 - 275 kW w obudowie
Moc ciepłej wody użytkowej: 350 - 700 kW na stanowisku
Masz projekt? Wybierz hybrydę.
Zapewnij niezawodność, wydajność i zrównoważony rozwój w każdym sezonie dzięki hybrydowemu systemowi Hoval. Kompletne, wydajne i zrównoważone rozwiązanie do ogrzewania, chłodzenia i ciepłej wody użytkowej.
Skontaktuj się z kierownikiem sprzedaży Hoval, aby uzyskać więcej informacji lub omówić swój projekt.
